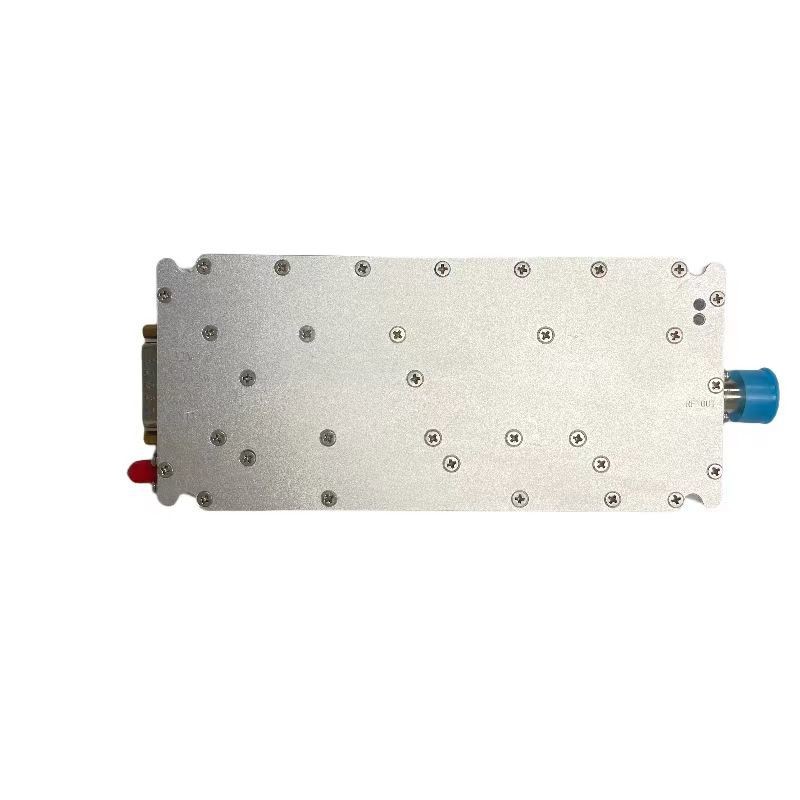

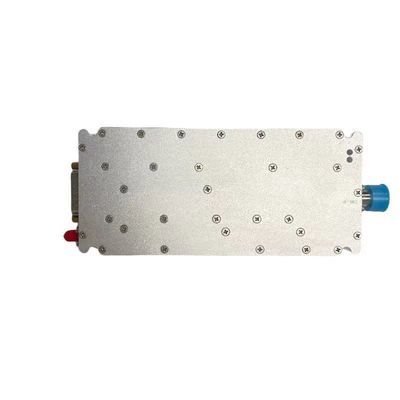

FPV ekipmanları için sıcaklık VSWR Koruması 100W RF Güç Güçlendirici Modülü

Detay Bilgi

Menşe yeri:

Guangdong, Çin

Sıklık:

1100-1300mhz

Güç kaynağı:

100W

Güç düzlüğü:

5 Dbi

VSWR'ye Karşı:

Besleme Akımı:

≤8,5A

Giriş bağlantısı:

SMA

Çıkış bağlantısı:

N tipi

Boyut:

170*77*24,5 mm

Ağırlık:

350g

Çalışma sıcaklığı:

-20 ℃ -55 ℃

Yetenek temini:

ayda 5000 adet

Vurgulamak:

FPV donanımı güç güçlendirici modülü

Ürün Tanımı

Spesifikasyon

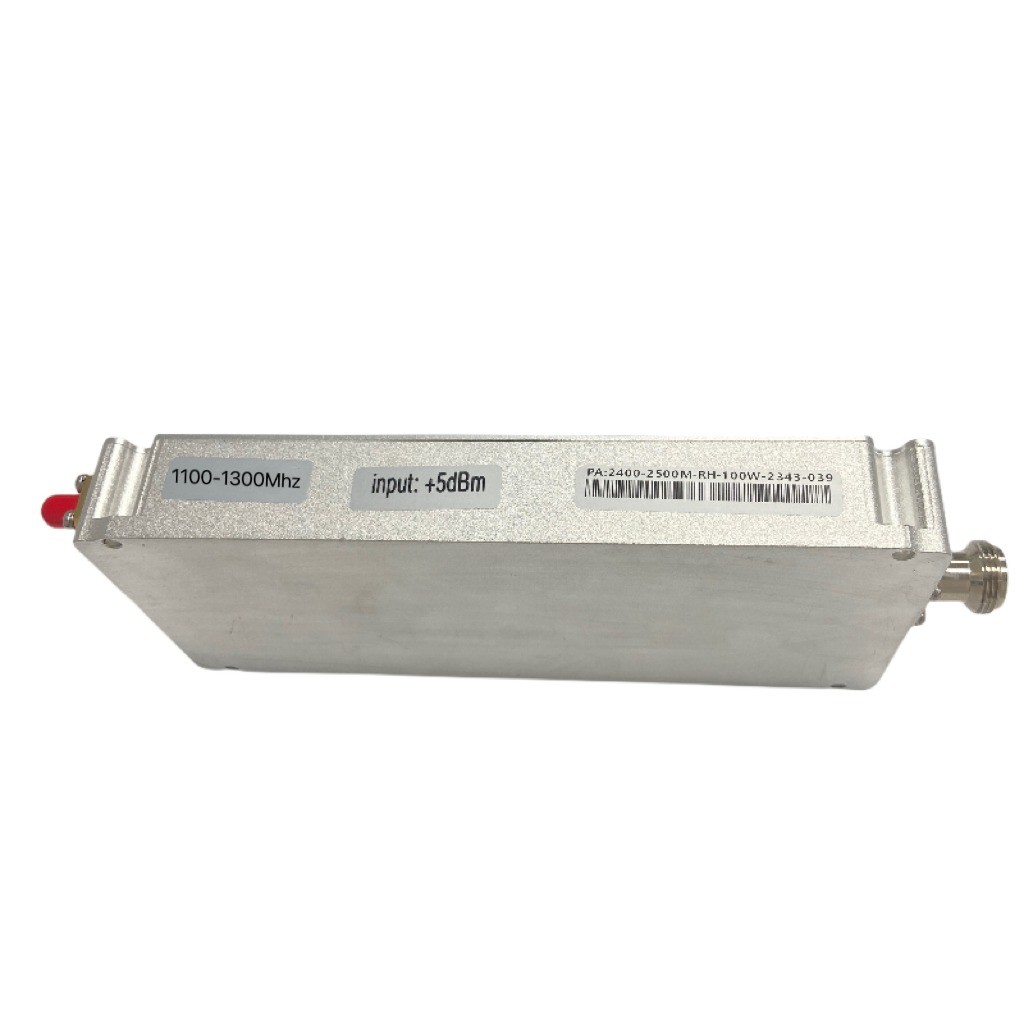

Sıklık	1100-1300 MHz
Güç kaynağı	100W
Doymuş çıkış gücü	50±1dBm @input=5dBm
Kazanç	50±2dB
Bant içi dalgalanma	≤2.0dB
Çevre dışı sahte	9kHz1GHz:≤-36dBm/30kHz 1GHz ∼12.75GHz:≤-30dBm/30KHz
Giriş VSWR/Çıkış VSWR	≤2
Sıcaklık istikrarı	≤±1.5dB
Çalışma voltajı	DC+32V
Koruma	Sıcaklık koruması 90 derece, Geri Güç koruması 30W
Çalışma akımı	≤8.5A

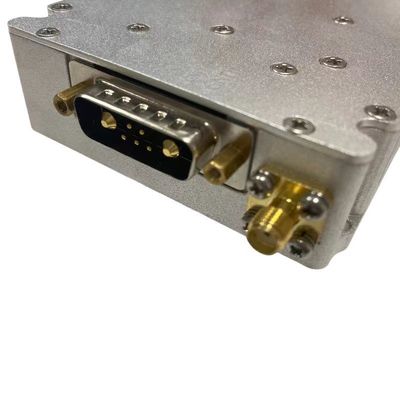

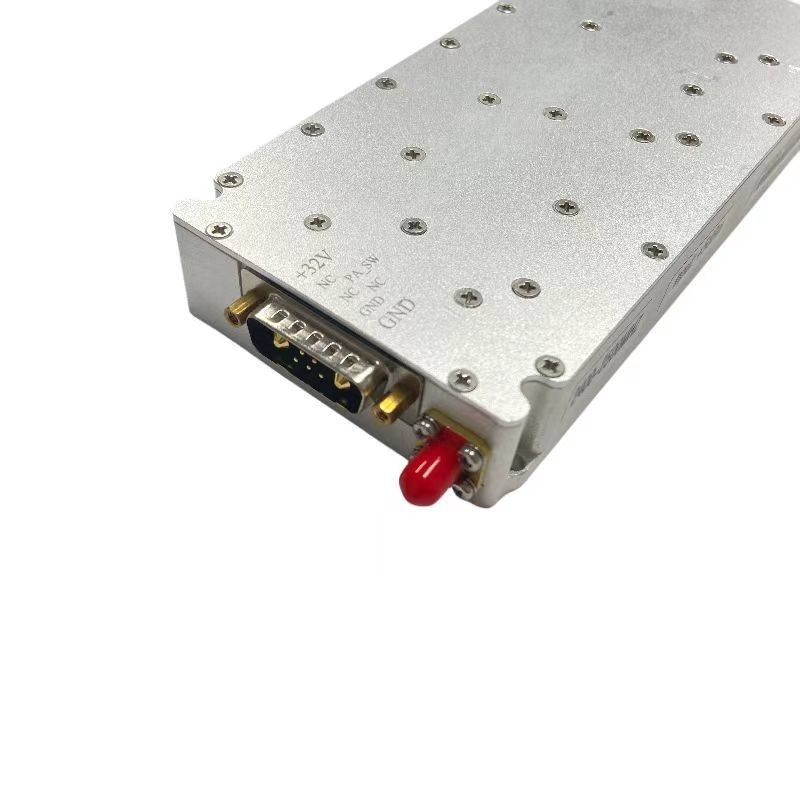

Güç kaynağı izleme arayüzü	Güç kaynağı: 7W2 güç koltuğu A1:32V A2:GND Pin1: PA_SW (Yüksek güç açık, düşük seviyede kapalı) Diğer pinler:NC
Girdi RF bağlantısı	SMA

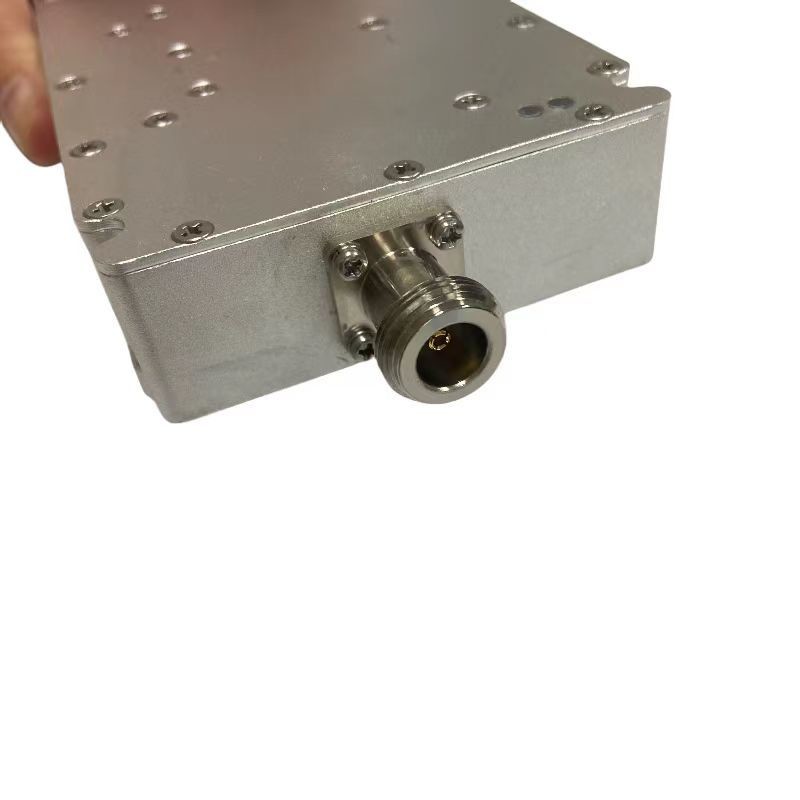

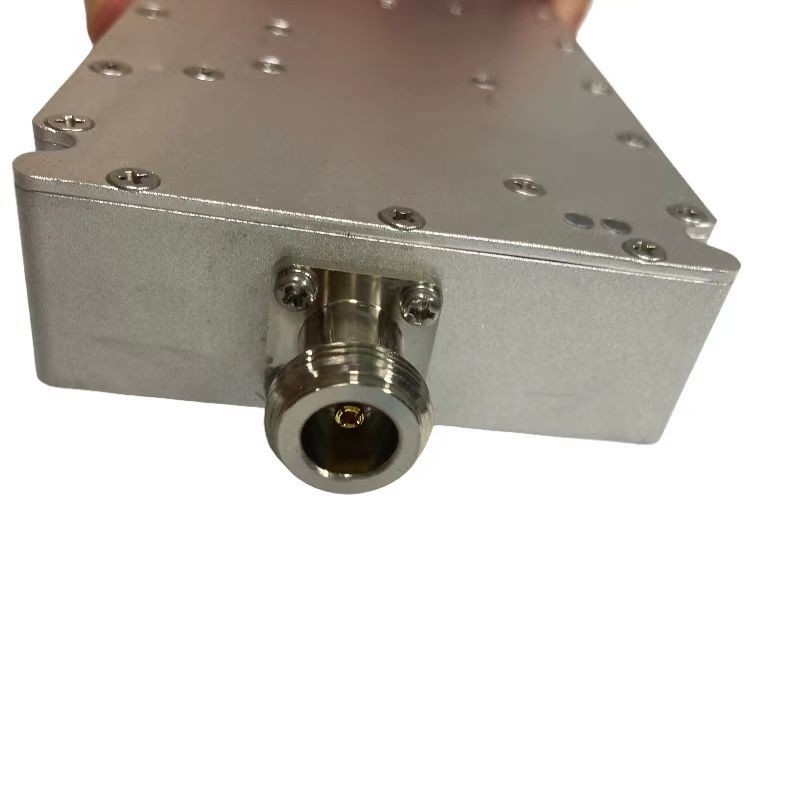

Çıkış RF portu	N-F
Boyutları	1707724,5 mm
Çalışma sıcaklığı	-20°C+55°C
