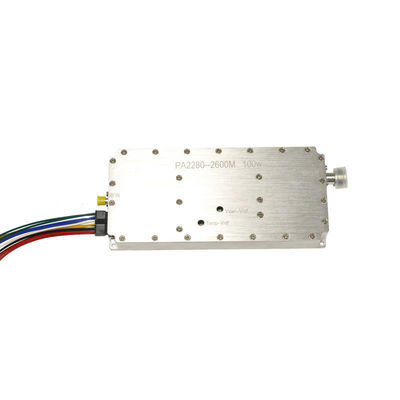

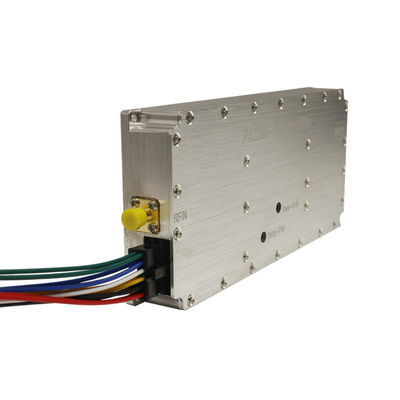

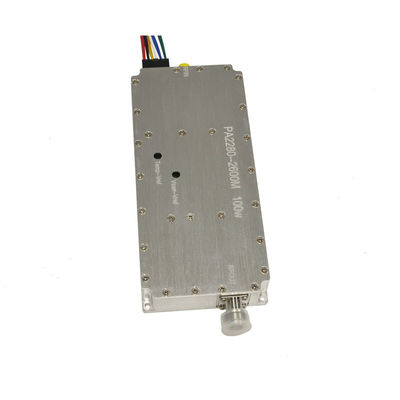

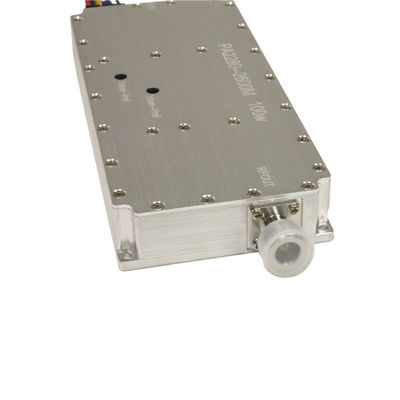

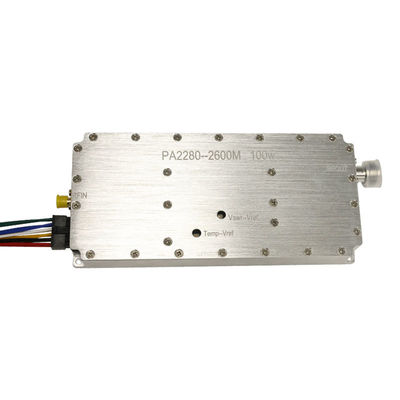

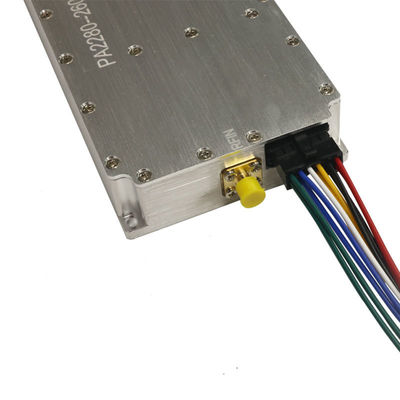

N Tipi Çıktı Sıcaklık Koruması ile 100W RF Güç Amplifier Modülünü Bağlayın

Detay Bilgi

Menşe yeri:

Guangdong, Çin

Sıklık:

2280-2600mhz

Güç kaynağı:

100W

Güç düzlüğü:

5 Dbi

VSWR Koruması:

Alarm göstergesi, yüksek seviye koruma

Besleme Akımı:

<8.5A

Giriş bağlantısı:

SMA

Çıkış bağlantısı:

N tipi

Boyut:

170*77*24mm

Ağırlık:

350g

Sıcaklık Koruması:

Sıcaklık algılama voltajı, sıcaklık voltajı bağlı diyagram

Yetenek temini:

ayda 5000 adet

Vurgulamak:

100W RF Güç Amplifier Modülü

Ürün Tanımı

Spesifikasyon

Sıklık	2280-2600 MHz
Güç kaynağı	100W
Doymuş çıkış gücü	50±1dBm @input=5dBm
Çalışma voltajı	DC:28-32V
Koruma	Sıcaklık koruması 90 derece, Geri Güç koruması 30W
Çalışma akımı	≤8.5A
Güç kaynağı izleme arayüzü	Güç kaynağı: Kapasitif çalıştır Pin1:GNDPin2:GND Pin3: 28V Pin4: 28V Pin5: 28VPin6: 28V Pin7: GND Pin8: GND Pin9: Güç göstergesi ((0-3.3V, Güç algılama voltajı) Pin10:VSWR koruması ((0-3.3V,Alarm göstergesi,Yüksek düzeyde koruma) Pin11:Kontrolü etkinleştir ((3.3-5V,Yüksek seviyede açık, düşük seviyede açık 3.3-5V)Pin12:Sıcaklık göstergesi ((0-5V,Sıcaklık algılama voltajı,Sıcaklık voltajı bağlı diyagram)
Girdi RF bağlantısı	SMA
Çıkış RF portu	N-F
Boyutları	1707724 mm
Çalışma sıcaklığı	65°C
