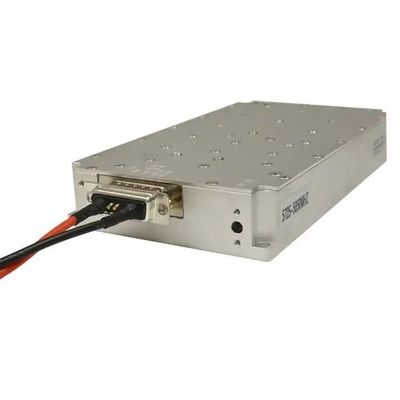

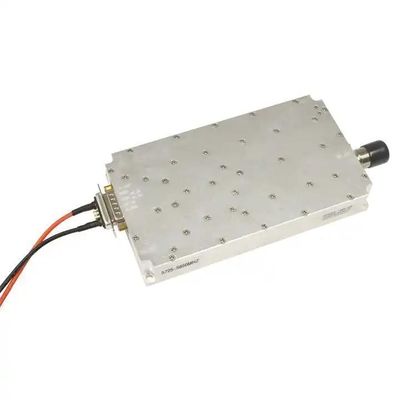

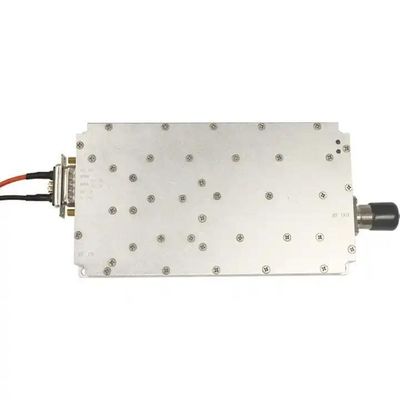

Autel Anti Drone Sistemi Mavic 3 için 100W GaN Modülü Autel Fpv Ua Polonya RF Modülü
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | LDSK |
| Min sipariş miktarı | 1 parça |
| Teslim süresi | 1-3 iş günü |
| Ödeme koşulları | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Yetenek temini | ayda 5000 adet |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Model NO. | LDSK | Sıklık | 5150-5350MHz |
|---|---|---|---|
| Güç | 100W | Kazanç | 50dBm |
| Ürün Ağırlığı | 24-36V | Boyut | 170*94*26,5 mm (Bağlantılar hariç) |
| Özelleştirme | Kullanılabilir Kişiselleştirilmiş İstek | ||
| Vurgulamak | 100W'lik anti drone modülü.,Anti drone gan güç güçlendirici modülü,Uçak karşıtı sistem RF modülü |
||
Ürün Açıklaması

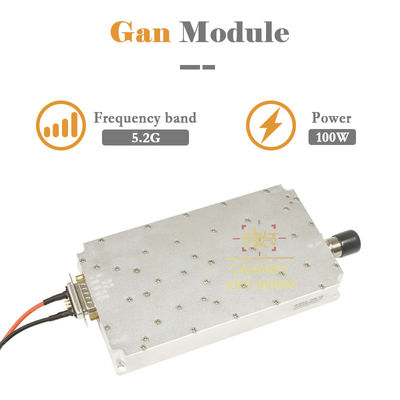

5.2G 5150-5350MHz 100W anti drone gan modülü
Güç ve Frekans desteği 90MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- Güç güçlendirici modülünün radyo frekansı ve izleme teknik göstergeleri, modülün her bir portunun tanımını ve modülün şeklini ve yapısını belirler.
Görünüm ve kurulum talimatları:
1Toplam boyutları: 170*94*26.5mm
2Arayüz biçimi:
Güç kaynağı koşulları: +30V güç kaynağı: 7W2 (erkek)
RF giriş arayüzü: SMA-KFD (ihtimal)

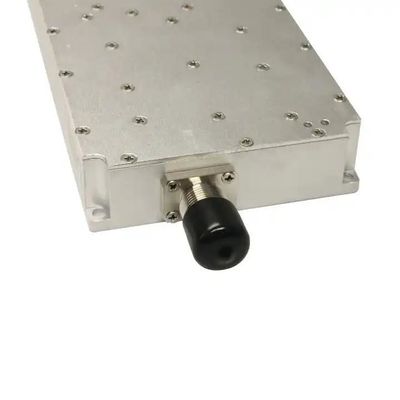

RF çıkış arayüzü: N-KFD
Kontrol arayüzü:

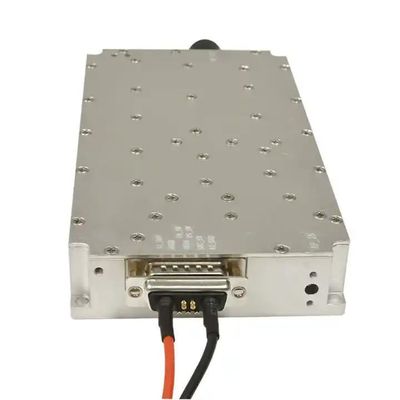

a.7W2 (erkek) soket: İlk pin güç güçlendiriciye bağlıdır. PA_SW etkinleştir (yüksek seviye 5V/3.3V güç güçlendirici açılır, düşük seviye veya yüzer, güç güçlendirici kapatılır)
b. Yükleme kondansatörü: Yukarıdan aşağıya, SRC_SW (iç sinyal kaynağı anahtarı 5V/3.3V açık, yüzen veya topraklanmış sinyal kaynağı kapalı), PS_SW (iç ve dış sinyal kaynağı anahtarı,düşük seviyede yerleşik kaynak, yüksek seviyede 5V/3.3V seviyesinde dış kaynağa geçiş)
3Montaj deliği çapı: M3 vidalarının montajı için montaj deliklerinde 4 Φ4.5 mm delik bırakın.
- Güç güçlendirici modülünün radyo frekansı ve izleme teknik göstergeleri, modülün her bir portunun tanımını ve modülün şeklini ve yapısını belirler.
Görünüm ve kurulum talimatları:
1Toplam boyutları: 170*94*26.5mm
2Arayüz biçimi:
Güç kaynağı koşulları: +30V güç kaynağı: 7W2 (erkek)
RF giriş arayüzü: SMA-KFD (ihtimal)
RF çıkış arayüzü: N-KFD
Kontrol arayüzü:
a.7W2 (erkek) soket: İlk pin güç güçlendiriciye bağlıdır. PA_SW etkinleştir (yüksek seviye 5V/3.3V güç güçlendirici açılır, düşük seviye veya yüzer, güç güçlendirici kapatılır)
b. Yükleme kondansatörü: Yukarıdan aşağıya, SRC_SW (iç sinyal kaynağı anahtarı 5V/3.3V açık, yüzen veya topraklanmış sinyal kaynağı kapalı), PS_SW (iç ve dış sinyal kaynağı anahtarı,düşük seviyede yerleşik kaynak, yüksek seviyede 5V/3.3V seviyesinde dış kaynağa geçiş)
3Montaj deliği çapı: M3 vidalarının montajı için montaj deliklerinde 4 Φ4.5 mm delik bırakın.
| Sıklık | 5150-5350Mhz |
| Çıkış Gücü(dBm) | 50dBm |
| Bant içi grup gecikmesi | ≤1 us |
| Kazanç | 45±1.0,45±1.0 (dış giriş)9dbm, güç güçlendirici çıkışı50dbm) |
| Bant içi dalgalanma (dB) | ≤2,5 (peak-to-peak değeri) |
| Giriş voltajı ayakta dalga oranı | ≤1.35 |
| Çıktı voltajı ayakta dalga oranı | ≤1.3 |
| Besleme voltajı Tipik | +30Vdc aralığı: 24-36V |
| Besleme akımı | +30Vdc@100W≤6.5A |
| Çıktı RF konektörü | N-50KFD |
| Boyut | 170×94×26,5 mm (konektörler hariç) |
| Giriş sinyali kaynağı | Dahili yüksek verimli modülasyon süpürme sinyal kaynağı, aynı zamanda harici kaynaklara bağlanabilir |
| 1 7W2 erkek soket 2 Feedthrough kondansatörleri (üstten aşağıya) |
1: A1 30V giriş gücü ve A2 GND; 2: 7W2'nin ilk iğnesi PA_SW güç güçlendiriciyi etkinleştirir. 3: Yukarı iç çekirdek kondansatörü SRC_SW (iç sinyal kaynağı anahtarı), yüksek açık, düşük açık; 4: Aşağıdaki besleme kapasitörü PS_SW (iç ve dış kaynak anahtarı), yüksek: dış kaynak; düşük: yerleşik kaynak; |
