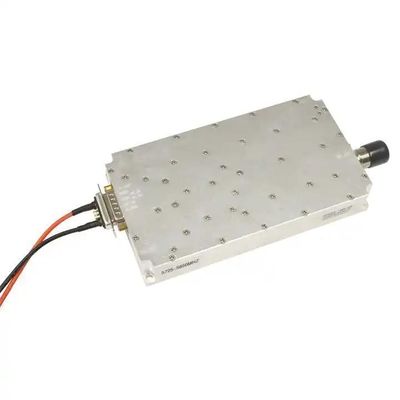

2400-2500MHz 100W GaN Autel Anti Drone Sistemi C-Uas Mavic 3 Autel Fpv Ua Polonya RF Modülü
| Menşe yeri | Guangdong, Çin |
|---|---|
| Marka adı | LDSK |
| Min sipariş miktarı | 1 parça |
| Teslim süresi | 1-3 iş günü |
| Ödeme koşulları | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Yetenek temini | Ayda 50000 adet |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Özelleştirme | Frekans, güç ve logo için kullanılabilir | Model NO. | LDSK |
|---|---|---|---|
| Ürün Ağırlığı | 24-36V | Sıklık | 433MHZ 400-500MHZ 428-438MHZ 420-450MHZ 400-450MHZ |
| Güç | 100W | Kazanç | 50dBm |
| Boyut | 170*94*26,5 mm (Bağlantılar hariç) | ||
| Vurgulamak | 100W GaN Anti-Module,2400-2500MHz GaN Anti-modülü |
||
Ürün Açıklaması
433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHz100W anti-drone gan modülü
Güç ve Frekans Desteklemesi Özelleştirme formu 380MHZ- 5.8G, 10W,20W,30W, 40W, 50W,100W
- Güç güçlendirici modülünün radyo frekansı ve izleme teknik göstergeleri, modülün her bir portunun tanımını ve modülün şeklini ve yapısını belirler.
2RF giriş arayüzü: SMA-KFD (ihtimal)
3RF çıkış arayüzü: N-KFD
Kontrol ara yüzü:
a.7W2 (erkek) priz: İlk pin güç güçlendiriciye bağlıdır. PA_SW etkinleştir (yüksek seviye 5V/3.3V güç güçlendirici açılır, düşük seviye veya yüzer, güç güçlendirici kapatılır)
b.Feedthrough kondansatör: Yukarıdan aşağıya, SRC_SW (iç sinyal kaynağı anahtarı 5V/3.3V açık, yüzen veya topraklanmış sinyal kaynağı kapalı), PS_SW (iç ve dış sinyal kaynağı anahtarı,düşük seviyede yerleşik kaynak, yüksek seviyede 5V/3.3V seviyesinde dış kaynağa geçiş)
3Montaj deliği çapı: M3 vidalarının montajı için montaj deliklerinde 4 Φ4,5 mm delik bırakın.
Paketleme ve Teslimat
Sık Sorulan Sorular
1- Neden bizi seçtin?
2- Sipariş vermenin nasıl bir süreci var?
3Bizimle nasıl irtibata geçebilirsiniz?
- Güç güçlendirici modülünün radyo frekansı ve izleme teknik göstergeleri, modülün her bir portunun tanımını ve modülün şeklini ve yapısını belirler.

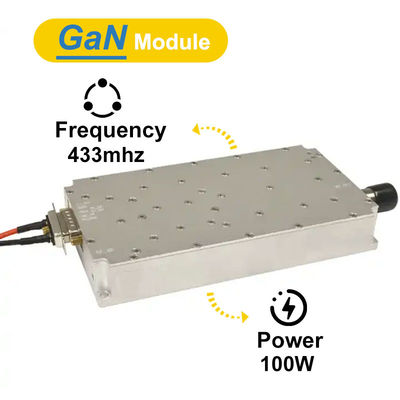

433Mhz 100W GaN Amplifier Modülü

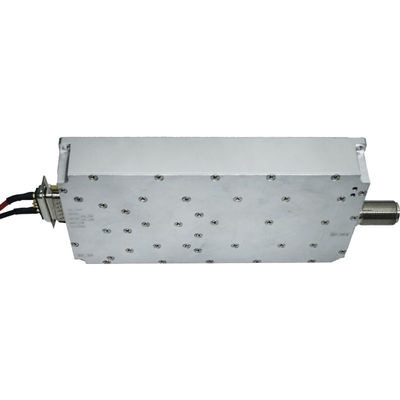

Görünüm ve kurulum talimatları:
1Toplam boyutları: 170*94*26.5mm
2Arayüz biçimi:
1 Güç kaynağı koşulları: +30V güç kaynağı: 7W2 (erkek)1Toplam boyutları: 170*94*26.5mm
2Arayüz biçimi:
2RF giriş arayüzü: SMA-KFD (ihtimal)
3RF çıkış arayüzü: N-KFD
Kontrol ara yüzü:
a.7W2 (erkek) priz: İlk pin güç güçlendiriciye bağlıdır. PA_SW etkinleştir (yüksek seviye 5V/3.3V güç güçlendirici açılır, düşük seviye veya yüzer, güç güçlendirici kapatılır)
b.Feedthrough kondansatör: Yukarıdan aşağıya, SRC_SW (iç sinyal kaynağı anahtarı 5V/3.3V açık, yüzen veya topraklanmış sinyal kaynağı kapalı), PS_SW (iç ve dış sinyal kaynağı anahtarı,düşük seviyede yerleşik kaynak, yüksek seviyede 5V/3.3V seviyesinde dış kaynağa geçiş)
3Montaj deliği çapı: M3 vidalarının montajı için montaj deliklerinde 4 Φ4,5 mm delik bırakın.
|
Sıklık
|
1000 MHz
|
|
Çıkış Gücü ((dBm)
|
100W ((50dBm)
|
|
Bant içi grup gecikmesi
|
≤1 us
|
|
Kazanç
|
45±1.0,45±1.0 (dış giriş 6dbm, güç güçlendirici çıkışı 50dbm)
|
|
Bant içi dalgalanma (dB)
|
≤2,5 (peak-to-peak değeri)
|
|
Giriş voltajı ayakta dalga oranı
|
≤1.35
|
|
Çıktı voltajı ayakta dalga oranı
|
≤1.3
|
|
Besleme voltajı Tipik
|
+30Vdc aralığı: 24-36V
|
|
Besleme akımı
|
+30Vdc@100W≤5.5A
|
|
Çıktı RF konektörü
|
N-50KFD
|
|
Boyut
|
170×94×26,5 mm (konektörler hariç)
|
|
Giriş sinyali kaynağı
|
Dahili yüksek verimli modülasyon süpürme sinyal kaynağı, aynı zamanda harici kaynaklara bağlanabilir
|
|
1 7W2 erkek soket
2 Feedthrough kondansatörleri (üstten aşağıya) |
1: A1 30V giriş gücü ve A2 GND;
2: 7W2'nin ilk iğnesi PA_SW güç güçlendiriciyi etkinleştirir. 3: Yukarı iç çekirdek kondansatörü SRC_SW (iç sinyal kaynağı anahtarı), yüksek açık, düşük açık; 4: Aşağıdaki besleme kapasitörü PS_SW (iç ve dış kaynak anahtarı), yüksek: dış kaynak; düşük: yerleşik kaynak; |
İlerleme süresi
| Sayı ((PCS) | < 100 adet | < 500 | 500-1000 | > 1000 |
| Önderi süresi ((Günler) | 3 | 3-5 | 7-12 | Anlaşılması gereken |
Kişiselleştirme
| Ürün | Logo | Sıklık | Güç | Paketleme |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Şirket Profili
Paketleme ve Teslimat
| Satış Birimleri: | Tek bir madde |
| Tek paket boyutu: | 20X10X5 cm |
| Bireysel brüt ağırlık: | 0.2kg |
| Paket Türü: | Her parça ayrı ayrı bir torbaya paketlenir ve sonra bir kartona paketlenir. |
